信息内容
高铬钢球、中铬钢球、低铬钢球简介
高铬钢球质量指标是含铬量是大于等于10.0%。含碳量在1.80%和3.20%之间。根据国标,高铬球硬度必须不小于58hrc,冲击值应大于等于3.0j/cm2。若达此硬度高铬球必须用高温淬火和回火处理。目前国内高铬球淬火有两种方法包括油淬火和风力淬火。如果高铬球测试硬度低于54HRC，就意味着它没有经过淬火处理。
中铬钢球质量指标是含铬量范围从3.0%到7.0%,含碳量在1.80%和3.20%之间。它的冲击值应不小于2.0j/cm2。国标要求中铬球硬度应该大于等于47hrc。为确保质量,中铬球应经高温回火处理消除铸造应力。如果钢球的表面呈黑红色,证明钢球经过高温回火处理了。如果钢球表面仍然带有金属本色,我们可以判断钢球没有经过高温回火处理。
低铬钢球质量指标为含铬量为0.5%到2.5%,含碳量从1.80%到3.20%。因此,根据国标,低铬球硬度应该不小于45hrc，冲击值应该不小于1.5j/cm2。低铬球也需要高温度回火处理来保证质量。这种处理可以消除铸造应力。如果钢球的表面呈深红色,表明经过了高温回火处理。如果表面仍然呈金属本色,表明钢球没经过高温回火。

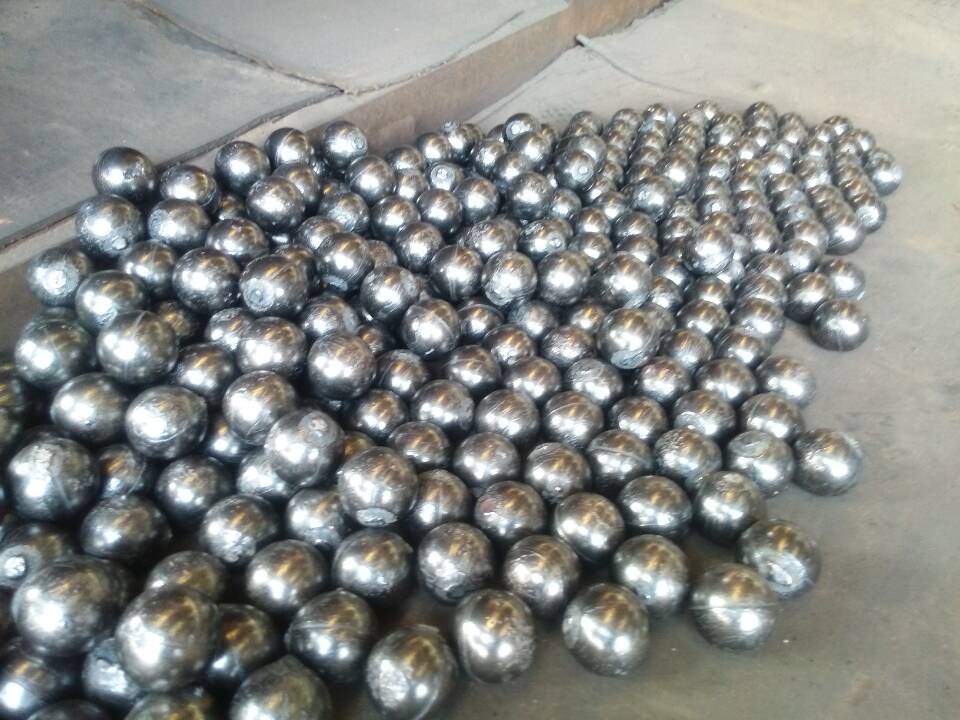

本公司铸造钢球的产品特性：硬度均匀，耐研磨，韧性好，不失圆，不破碎，冲击值高，密集综合效率高。广泛应用于耐火材料，水泥和化肥，硅酸盐制品，新型建筑材料，黑色与有色金属选矿以及玻璃陶瓷等生产行业。在使用过程中，球体表面硬度将进一步提高，耐磨性增强，同时可以提高磨机生产能力，提高水泥比表面积和精矿回收率。经多家用户使用证明，盛祥铸造钢球可以长期保持其相对稳定的球径和较高的粉磨效率，更加有利于球磨机的生产与使用的稳定及效率，减少补球，清仓次数。

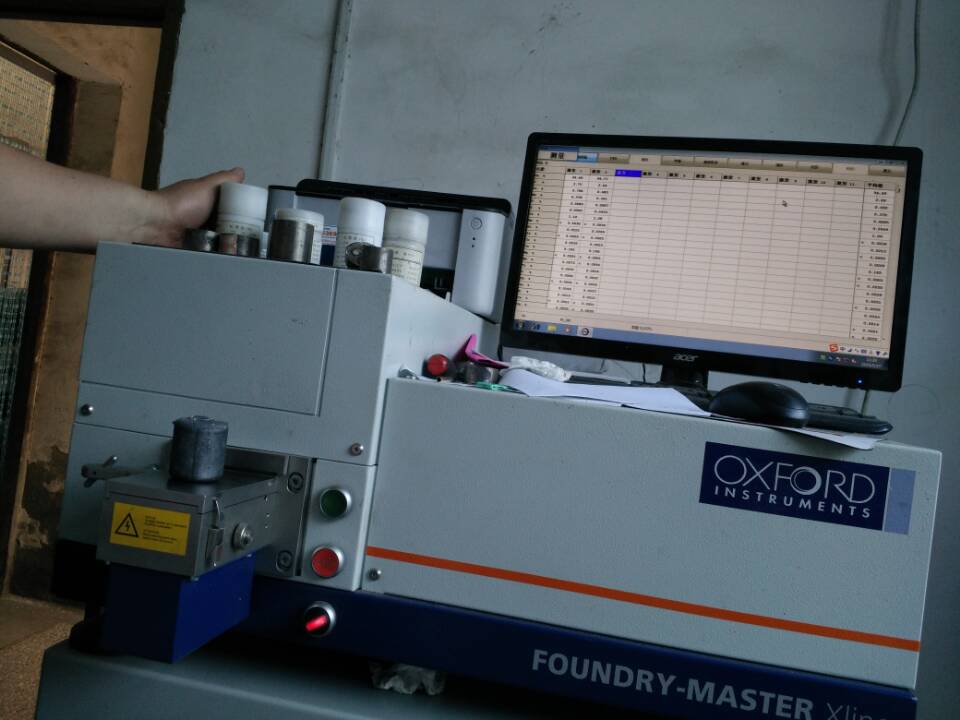

化学成分：
高铬钢球??C:2.5~3.2;Si:?<1.0;Mn:0.5~2.0;Cr:10~20;Mo:0~3.0;Cu:0~1.0;Ni:0~1.5;P: <0.10;S: <0.06
中铬钢球?C:2.1~3.2;Si:0.5~2.2;Mn:0.5~2.0;Cr:3~9;Mo:1~1.0;Cu:0~0.8;Ni:0~1.5;P:?<0.10;S: <0.06
低铬钢球??C:2.2~3.6;Si:?<1.2;Mn:0.5~2.0;Cr:1.0~3.0;Mo:0~1.0;Cu:0~0.8;P: <0.10;S: <0.10
