螺旋溜槽说明
玻璃钢螺旋溜槽具有国内先进水平的高效重选新设备。用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，经冶金部组织有关科研，设计、高校和厂矿等单
位进行鉴定通过，认为该设备性能优良，选别指标先进，确定成批生产推广使用。
二、产品结构及材质
玻璃钢螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分
组成。由螺旋片联接成的螺旋槽是主要部件。螺旋片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设有多管给矿匀分器分矿均匀，控制简便
分矿器自由放置在支桌的十字架（或三角架）上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上，进行分选螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种（或四种）新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚斗是一同心环形筒，将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面曲线的斜率变化特别适于细w粒物料的选别。螺旋溜槽具有结构简单、无运动件、重量轻、元噪音、配置安装和维修方便等优点。
螺旋溜槽所用耐磨材料的莫氏硬度是9，尽次于莫氏硬度10的钻石。

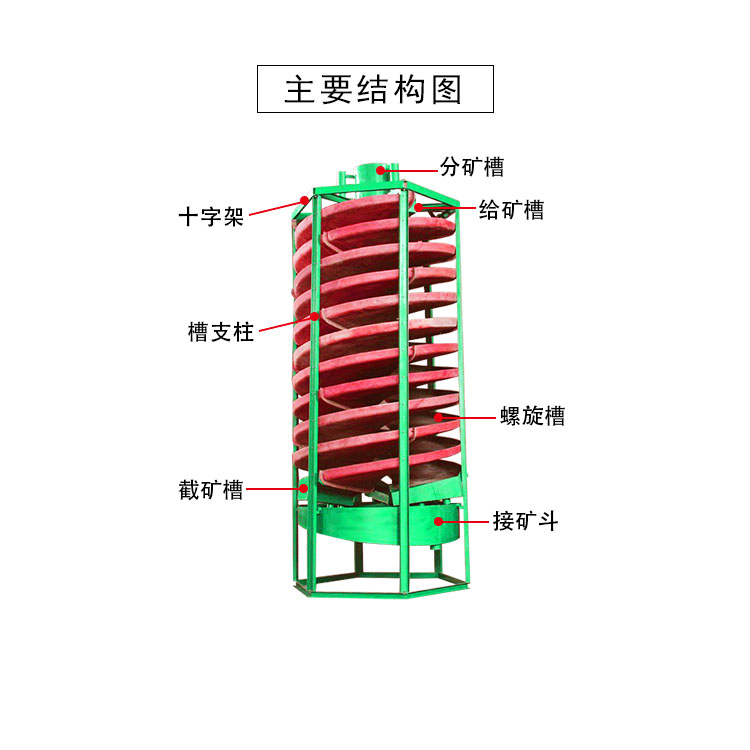

1-槽钢机架；2-给矿槽；3-螺旋溜槽；4-产物截取器；5-接矿槽；6-分矿斗
三、螺旋溜槽用途
本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡
矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制，给矿浓度允许变化范围大，富集比高、回收率高，占地面积小、耗水量少，结构简单，无需动力，处理量大，安装简易，操作方
便，投资小见效快等优点。
四、螺旋溜槽使用方法及原理
将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调
节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通
过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排
走，完成了选矿的全过程。
五、产品应用范围：
用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的
其它金属、非金属矿物。

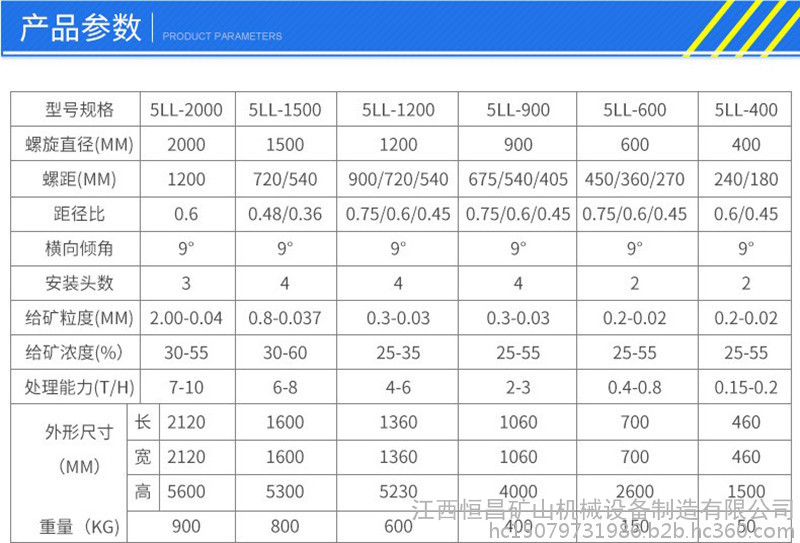

六、（刻槽）螺旋溜槽规格及技术参数：
