供应铁矿选矿摇床 精选富集赤铁矿选矿设备 110槽小槽钢摇床规格 小型摇床 大型摇床长期有效

石城县浩鑫矿山机械制造厂供应铁矿选矿摇床 精选富集赤铁矿选矿设备 110槽小槽钢摇床规格

6-S摇床是重力选矿的主要设备之一，6s摇床广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业，选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。

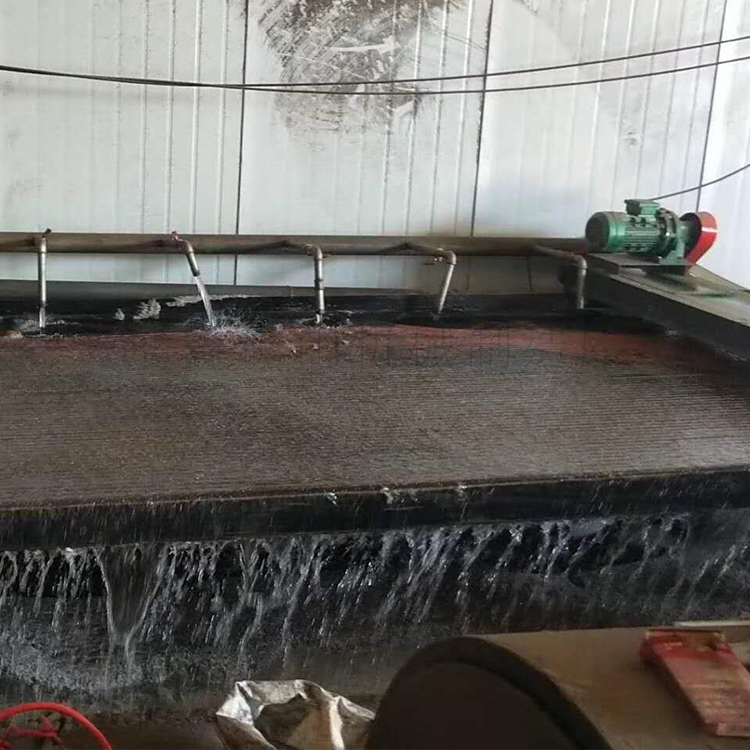

摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从摇床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，摇床床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿摇床床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出， 后被分成精矿，中矿和尾矿。

6-s摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程是仍可保持摇床床面运行平衡，弹簧放置在箱体内，结构紧凑，且能依次得出精矿和尾矿。

6s摇床 结 构 及 材 质：

本6s摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。

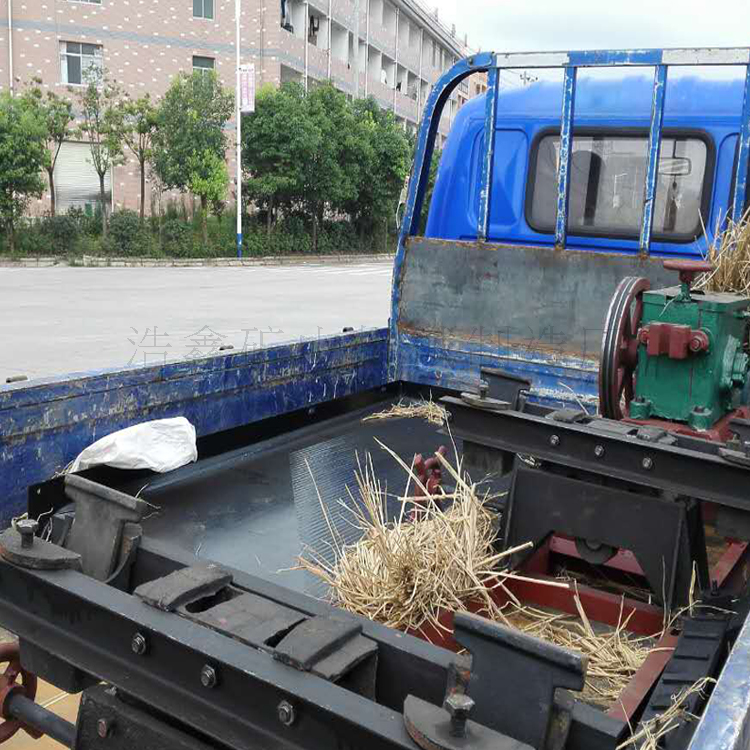

床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转，摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩。床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

床面向前运动期间，肘板间的夹角是由大向小变化，肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快，反之在摇床床面后退时，则由快而慢从而造成了等差运动，这样可保证床面上的物料向前运动，并进行按比重分选。

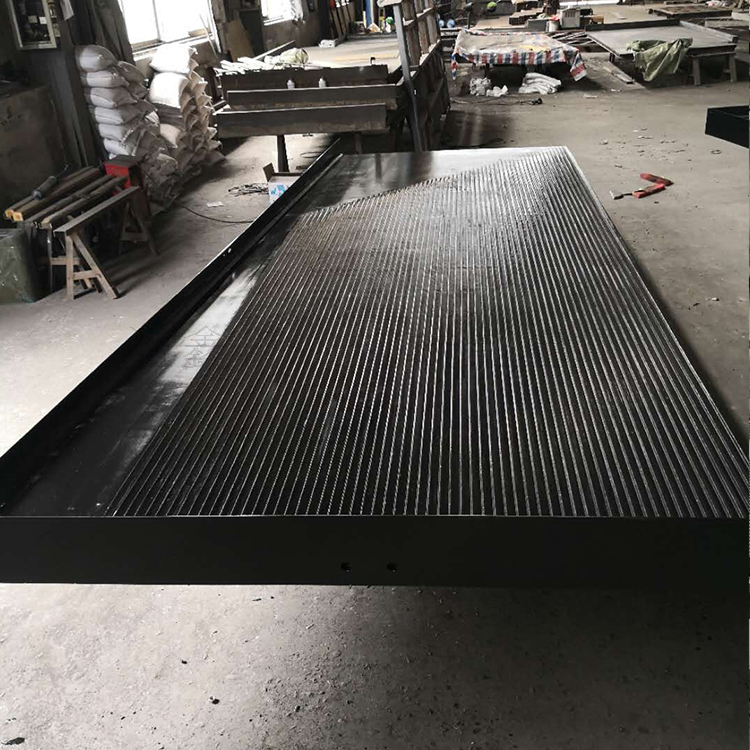

床面用摇动支撑支承在调坡机构上。摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动。摇动支撑用槽钢固定在调节座板上，当用手轮通过调节丝杆使调节座板在鞍形座上回转时，即可调节床面倾角。

6-S摇床是重力选矿的主要设备之一，它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业，选别粗砂 (2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石。当处理钨、锡等矿石时，摇床的有效回收粒度范围为2-0.22毫米。

摇床规格及技术参数：

根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。

根据摇床的安装基础可分为以下类型：

摇床主要配件和易损件主要配件表
