铸铁平台生产厂家解析T型槽试验平台的技术要求

在进行T型槽试验平台整体加工和细节优化的时候，选择正确的加工方式，提高自己产品的整体性能，完成对于T型槽试验平台的使用和操作

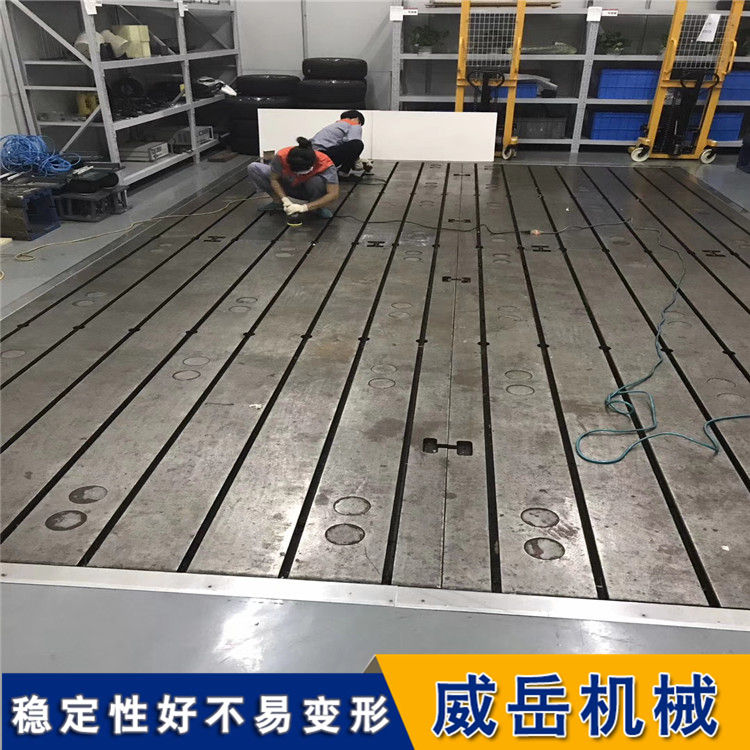

T型槽试验平台工作面带有孔和T型槽，T型槽分布可以根据用途分为纵向、横向或纵横向，有时根据需要工作面还带有水槽或油槽，T型槽的用途主要是固定试验设备使用，比如电机振动试验、发动机磨合试验等，同时T型槽试验平台也可作为加载试验台铁底板、跑合试验台铁底板、扭转试验台铁底板、疲劳寿命试验台铁底板、测功机铸铁底板使用。
T型槽试验平台材质为HT250高强度铸铁，工作面硬度为HB170-240，规格型号为500×600mm到4000×9000mm之间的_规格，根据用户需要加工定制。
T型槽试验平台的技术要求
1,T型槽试验平台制造执行标准：GB4986-85标准与JB/T7974-1999标准。
2,T型槽试验平台铸件采用水泥砂铸造,材质为HT250,材质严格按GB9439-2010规定制作；铸件尺寸公差按GB6414-1999标准执行。
3,T型槽试验平台上设有T型槽,按图纸要求制作,安装时出口可放入T型固定螺栓。T型槽按GB158-1996标准执行。
4,T型槽试验平台的安装布置方式及位置严格按土建图施工,整体平面安装后上平面与地坪齐平（±0.000）。
5,T型槽试验平台工作面加工与T型槽粗糙度Ra≤3.2,其它加工面Ra6.3,执行标准GB1031-2009；T型槽试验平台上平面度误差与垂直度误差须满足图纸要求。
6,工作表面硬度为HB180-240,抗拉强度≥220.Mpa,时效处理。
7,采用先进铸造工艺,严格控制铸件五大元素的成份及含量,铸件表面平整无裂纹,无缩孔,无夹灰渣。表面缺陷按照国家标准处理。
8,在铸造过程中须保证两次回火处理。一次：在铸件毛坯检验合格后回火处理,消除铸造应力。二次：在毛坯粗加工完成后进行回火处理,消除机加工破坏铸件平衡态所产生的应力。
9,T型槽试验平台/铸铁平台（平板）的加工成品尺寸按GB2822-2005标准执行,精度计量检定规程按JJG117-2005标准和形位公差按8级GB1标准执行。
10, T型槽试验平台加工表面做防锈油刷涂,铸件外表面不加工须批腻,磨光,地锚器凹面处涂防锈漆；表面平整光亮。铸件内表面均需涂防锈漆；
11, 平板的工作面与侧面及相邻两侧面的垂直度公差为0.1mm,
12, 平板具有足够的强度及承载能力,其承载力≥300KV/㎡.
13, 主要配置：地铆器及相应配件
14, T型槽试验平台主要技术参数和要求：试验平台单块加工后保证图纸要求的精度,拼接后达到使用要求；所有工件在本厂铸造加工。
