处理铸铁地梁表面防锈的方法有几种？

威岳机械在长期的发展过程中，久经磨砺，总结出了对用户非常有用的防锈方法。

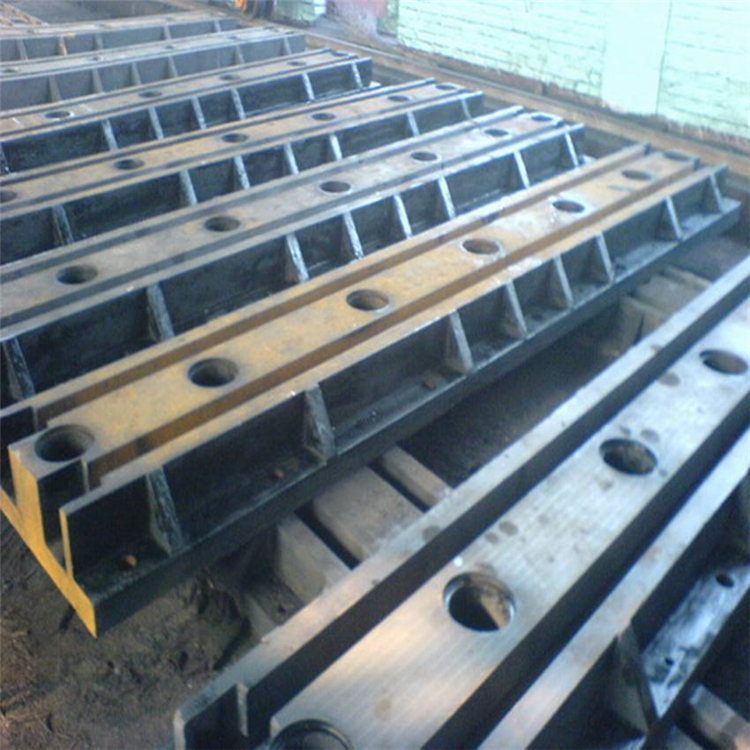

铸铁地梁主要用来固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础工作平台。主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸T型槽试验平台
可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状，结构分为箱型、双围型、单围型。
铸铸铁地梁防锈，系采用高科技工艺，将铸T型槽试验平台表面增加一层耐磨防锈层，既防锈又增加了平台表面的耐磨姓。
铸铁地梁表面防锈的具体方法：
1. 地梁 表面预处理,露出干净的铸铸铁地梁或镀锌表面,冷喷锌直接涂在铁或镀锌的表面上, 否则没有防锈效果,如果有旧涂膜的情况下, 将旧涂膜全部除去,已生锈的地方用动力工具除锈, 达到等级 ISO(SIS) St3 ? SSPC SP-3.
2.含有大量的锌粉, 储存期间容易产生沉淀分层, 因此在开盖后充分搅拌. 对于10L装的
铁平台建议使用电动或气动搅拌机. 搅拌后请确认罐底无沉淀存在.同时, 在涂装过程中也要注意常搅拌, 避免锌粉沉淀.
3. 铸铁地梁的涂装方法为刷涂,滚涂, 有气喷涂, 无气喷涂, 同时还有喷雾剂型。
4.铸铁地梁的刷涂/滚涂: 选用毛较为柔软, 可以吸收大量涂料的刷子, 涂装时注意不要延展涂膜, 不要留下刷痕, 以保证涂膜厚度, 均匀。
5.有气喷涂: 过滤网 100目 使用喷口口径为1.5～2.0㎜气压: 标准0.29MPa释时用专用释剂设定为重量的5百分之以下无气喷涂: 过滤网 50-60目,使用机型 GRACO 大于GGO317,较低气雾化压力 10MPa 基本不需释. 涂装时, 请垂直距离涂装面约30cm, 涂装速度 10cm/秒。
6.铸铁地梁的面漆涂装,选用冷喷锌涂料作为防腐涂装体系底漆时, 可以与多种后道涂料配套,(除醇酸类油姓涂料外)面漆的涂装方法建议使用喷涂或气雾剂式, 刷涂或滚涂易引起涂膜表面掉漆。
7.由于含有大量的锌粉, 冷喷锌涂膜中有很多空隙, 直接上面漆时易出现气泡,可以先将50百分之左右被释的面漆涂在冷喷锌涂膜上面, 以便填没表面的空隙, 然后上面漆。
为解决铸铸铁地梁防锈问题，河北威岳机械有限公司http://www.chinaweiyue.com/组织科研人员对这一课题进行科研攻关，经几年来潜心研究和用户使用验证， 这一难题终被突破！这样才能够促进市场更好的发展，为河北威岳自身的发展带来更多的发展保障。
