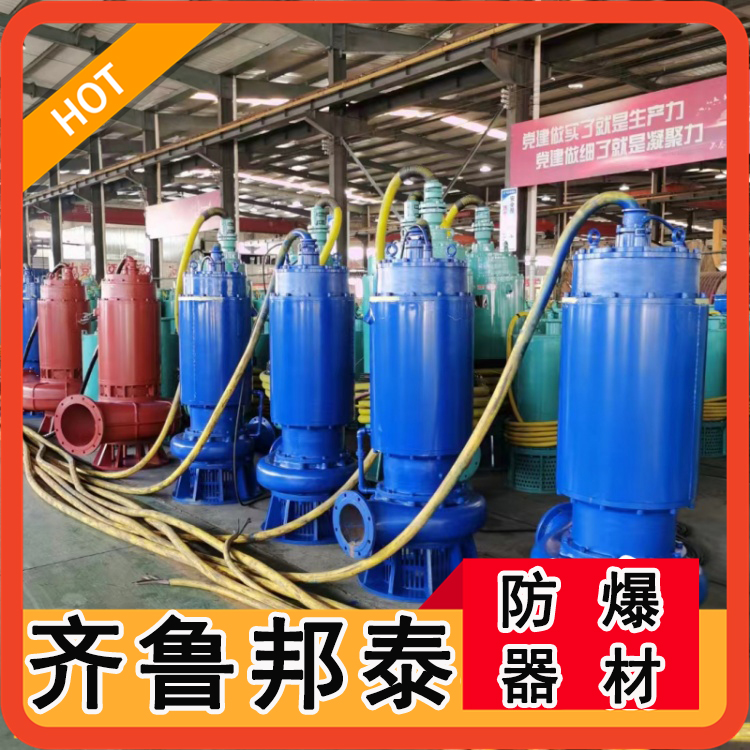

CT4防爆等级排污泵 WQB40-50-15kw 防爆排污潜水泵 电厂化工厂用抽水机

一、WQB防爆潜水泵概述:

该泵由隔爆型电动机和下泵同轴组成装式潜水排污泵,外壳防护等级为IP68,防爆等级ExdIIBT4。它适用于有甲烷或煤尘爆炸性气体混合物的煤矿、化工、石油等行业中安全排放及其他防爆场所使用。彻底解决了普通潜水排污泵无特别防爆装置的危险性,浓浆泵不能抽吸体积较大的颗粒,以及污水泵易堵塞的难题。

二、WQB防爆型排污潜水泵特点:
1.矿用隔爆,结构紧凑,重量轻、非常适合于矿井的搬运及安装;
2.整个机组潜入水中工作,不必建造泵房,减少安装费用;
3.启动时不必灌引水,可以瞬时启动;
4.与非潜水式水泵机组相比,具有不怕水淹之特点;
5.运行噪声低、震动小;
6.双端密封,经久耐用,安全可靠。

三、WQB防爆潜水泵ExdIIBT4使用条件:

( 1 )电泵出水口流量不得大于额定值(在规定扬程范围内使用);
( 1 )抽送清水或固体杂质的体积比不大于2%的轻度污水;
( 1 )潜水深度不超过5m;
( 1 )水温不越过+40℃;
( 1 )抽送液体的PH值5-9之间。

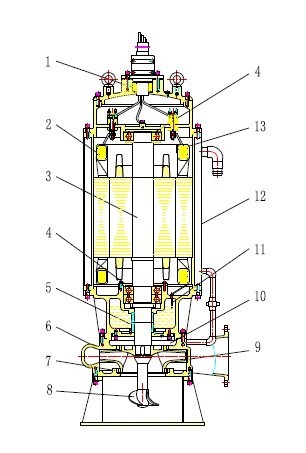

四、WQB防爆型排污潜水泵ExdIIBT4结构图

1 电缆进线密封装置
采用两级橡胶圈密封,完全防止水从电缆处渗入电机内部。

2 电机
专门设计的隔爆型潜水电机,防护等级为IPX8,定子绕组绝缘等级为F 级(155℃),正常温升条件下,电机绝缘寿命延长。

3 转子总成转子总成
严格按G6.3 级做动平衡试验,保证泵运行时振动最小,轴承和密封寿命更长。

4 轴承
上部的深沟球轴承与下部的角接触球轴承组成轴的可靠支撑。轴承采用低噪音音轴承,确保电泵平稳运转。

5 轴封
轴封采用两套机械密封,各自独立工作,提供双重保险。机械密封工作在油室中,润滑和冷却条件好,使用寿命长久。

6 泵壳
泵壳为单蜗壳型,通过断面大,无堵塞性能好。

7 密封环
密封环可以更换,降低维护成本。密封环材质可采用高铬材料,坚硬耐磨。

8 搅拌头(选配件)
具有搅匀防沉淀作用,能够使水与沉淀物及固体颗粒混合均匀,大大提高泵的过流能力。

9 叶轮
叶轮为双流道形式,与泵壳相匹配,采用全扬程无过载设计,扬程从*值到*值使用均不会造成电机过载损坏。叶轮流道尺寸宽,无堵塞性能好。

10 泄压室
叶轮后部设计有泄压室,叶轮轴向力得到有效平衡,减轻轴承的负荷,使轴承运行寿命更长。

11 油室泄漏传感器
轴封油室内设置泄漏传感器。水进入油室到一定程度后,传感器发出信号,外部专用控制装置对电泵实施保护。

12 冷却水套
22 千瓦以上电机外部设置有冷却水套,用泵所输送的水对电机进行循环冷却,保证电泵在*水位,仍能正常运转。

13 电机绕组温度传感器
电机定子绕组内装有PT100 温度传感器,对电机绕组温度进行监控,通过外部专用控制装置对电机过热进行保护。
