FQW型矿用风动潜水泵
一、产品介绍
FQW型矿用风动潜水泵（原BQF、FWQB型）是我公司自行研制开发的一种新产品，本产品采用转子与泵体同轴联结，采用立式会沟、下原上。执行标准：Q/JNAT001-2016。煤矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水方部望，叶轮特殊设计。该水泵具有排污水能力强，流量大，扬程高等优点。FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险糙劳排水作业，可广泛用于燥矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效她改善现场空气质震。
二、产品结构与工作原理
矿用风动潜水泵主要有泵体、气马达和过流等三部分组成。
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别
进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、上下气缸、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水
轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
FQW型特点

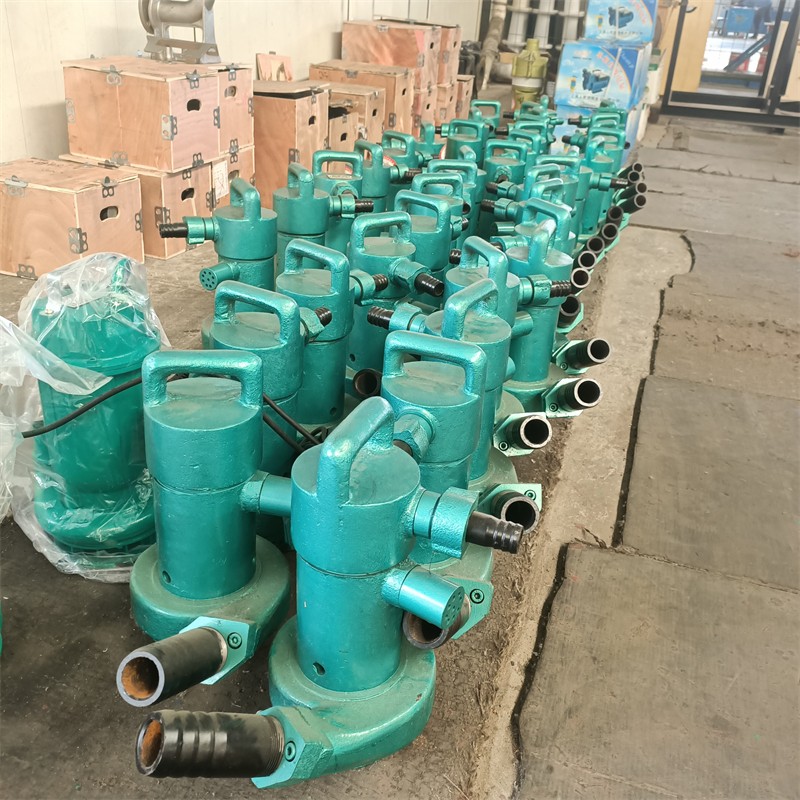

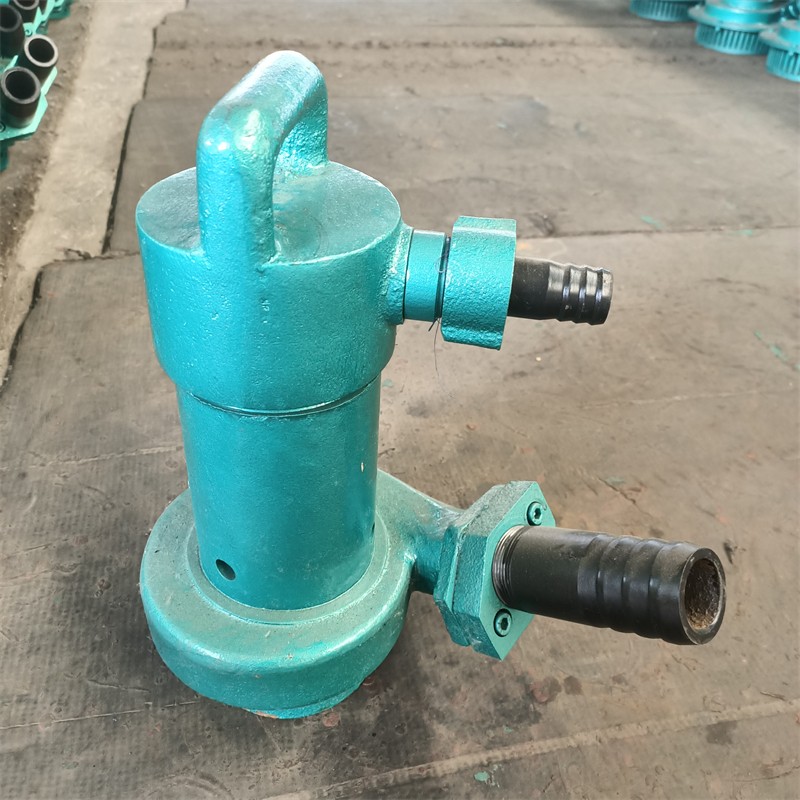

FQW型（原BQF型）矿用风动潜水泵，以压缩空气为动力，采用离心泵结构形式。具有体积小，重量轻，结构简单，安装维修方便，在含有瓦斯与煤尘的矿井中使用安全可靠，是一种先进的风动排水设备。
FQW/W型特点

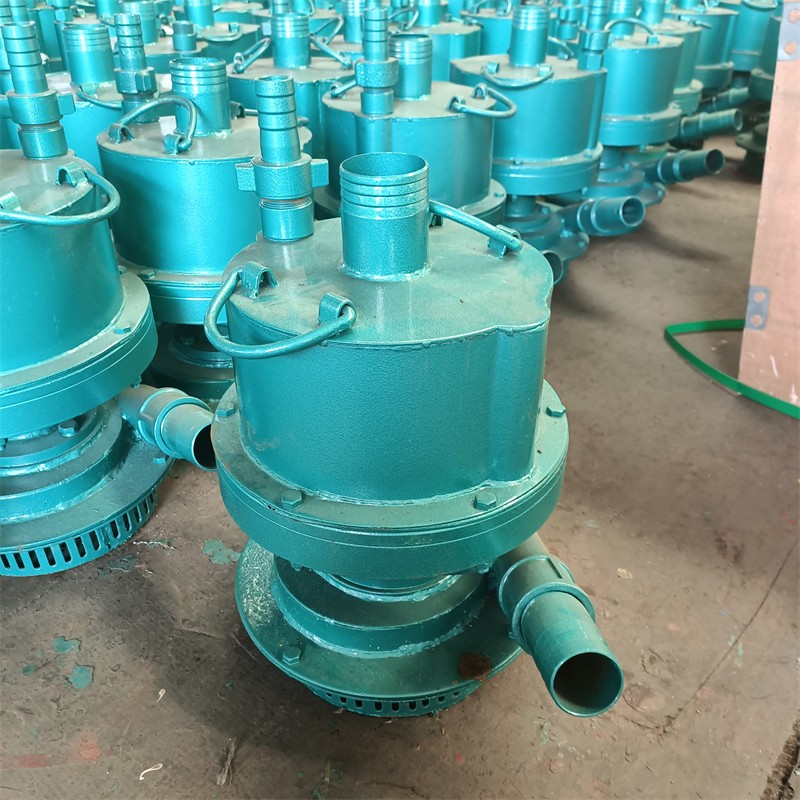

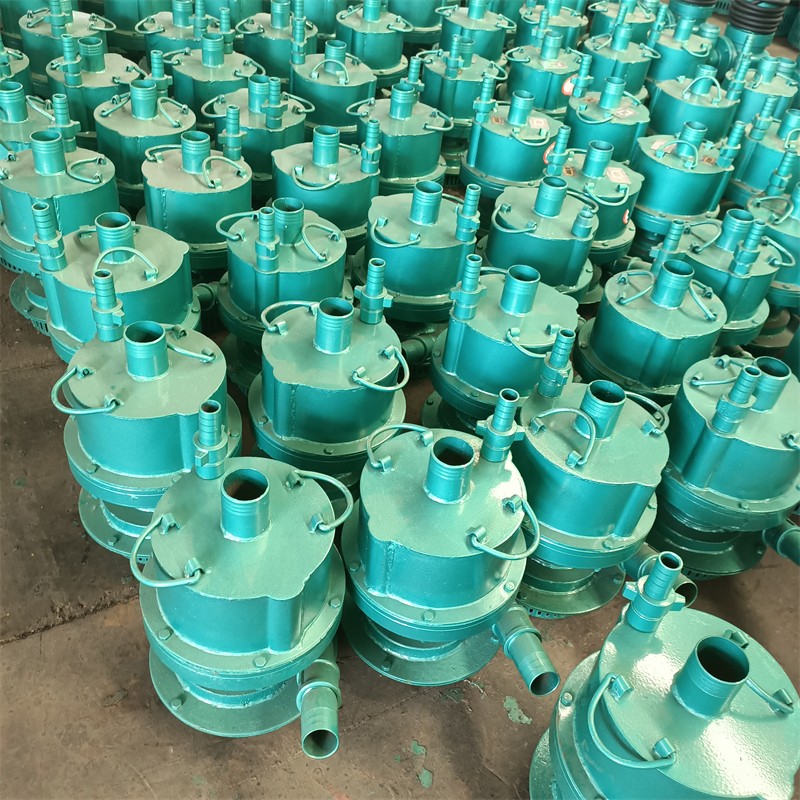

FQW/W型（原FWQB型）矿用风动潜水泵，突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的缺点，广泛适用于矿山的并巷开拓、竖井井筒施工和地下峒室工程的排水施工。
特点：
1.噪音小，保持在40分贝以内；
2.耗风量小，效率高；
3.体积小，重量轻，结构紧凑，便于移动
